MTW-EW電動式壁面収納折畳みステージ駆動軸直動式で安全

ピット不要な壁面収納折畳み式なので、高層階への設置も可能。

駆動軸の伸縮により展開・収納する安全・安心なステージです。

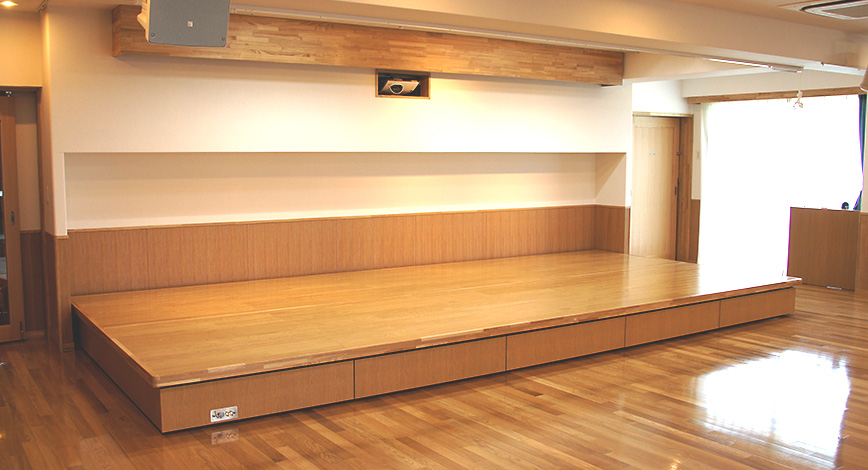

  • 展開状態 W6000×D3000×H300(mm)

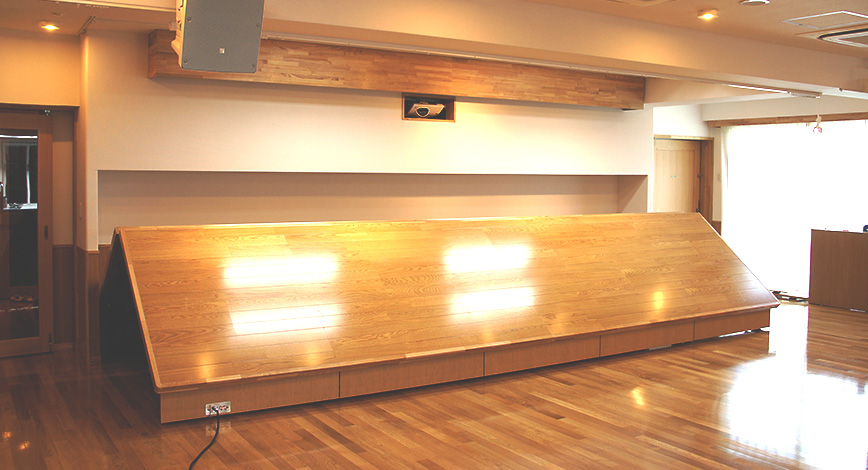

  • 展開・収納途中

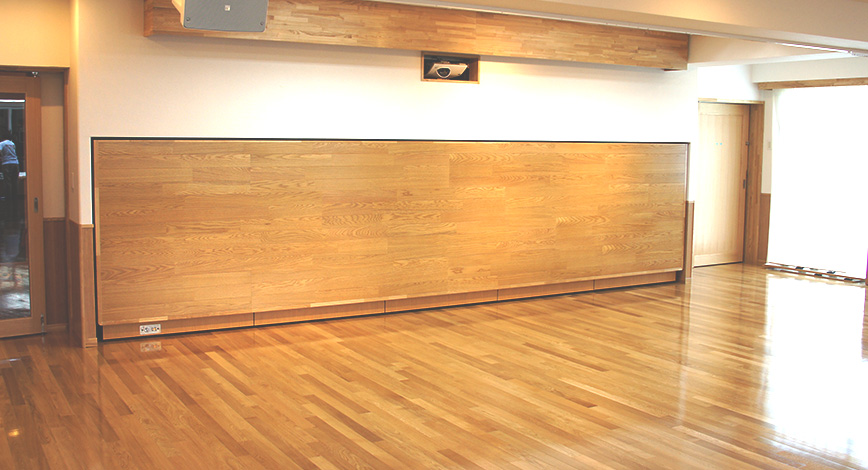

  • 収納状態

動画の再生速度は6倍速になっています

操作方法

展開・収納はボタン1つの簡単操作

リモートスイッチ(標準仕様)
リモートスイッチ(標準仕様)
受け口
受け口
操作盤仕様
操作盤仕様

側幕板(着脱式)

展開した時に、ステージ側面の目隠しになります。幕板の仕上材は、設置場所の内装意匠に合わせることができます。

側幕板(脱着式)



この製品の特微

Feature 01.安全設計
駆動軸の伸縮により展開・収納しますので動作が安定しています。
ワイヤー巻取り式のような乱巻きによる故障は一切ございません。
Feature 02.簡単操作
ボタンひとつで、簡単に操作できます。
Feature 03.多彩なサイズ設定
床面を折畳んで収納するので、建物の天井高さに制限されません。目的に合わせたサイズ設定が可能です。
Feature 04.外観
床材・框・幕板は、内装意匠に合わせて様々な材質で対応できます。

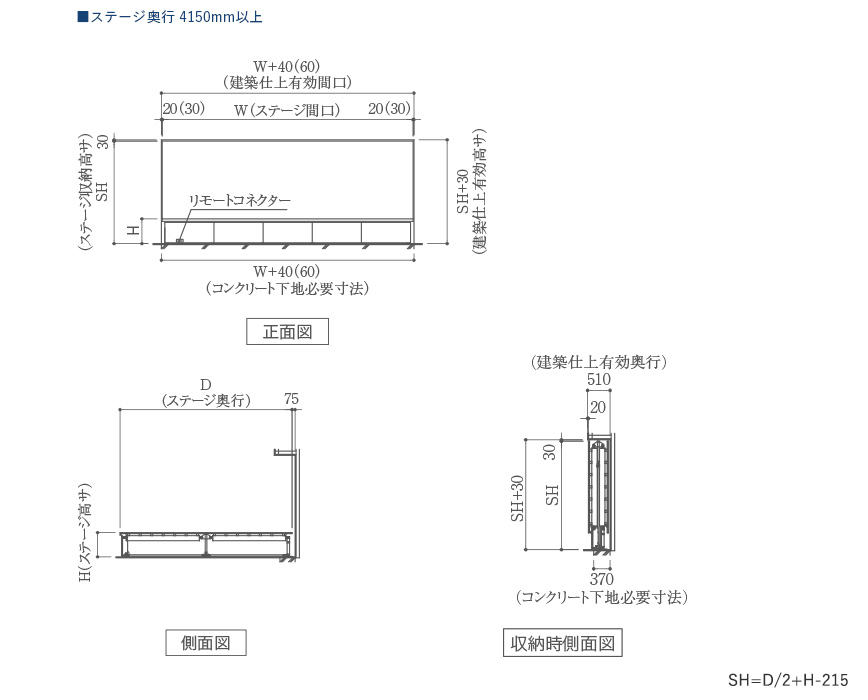

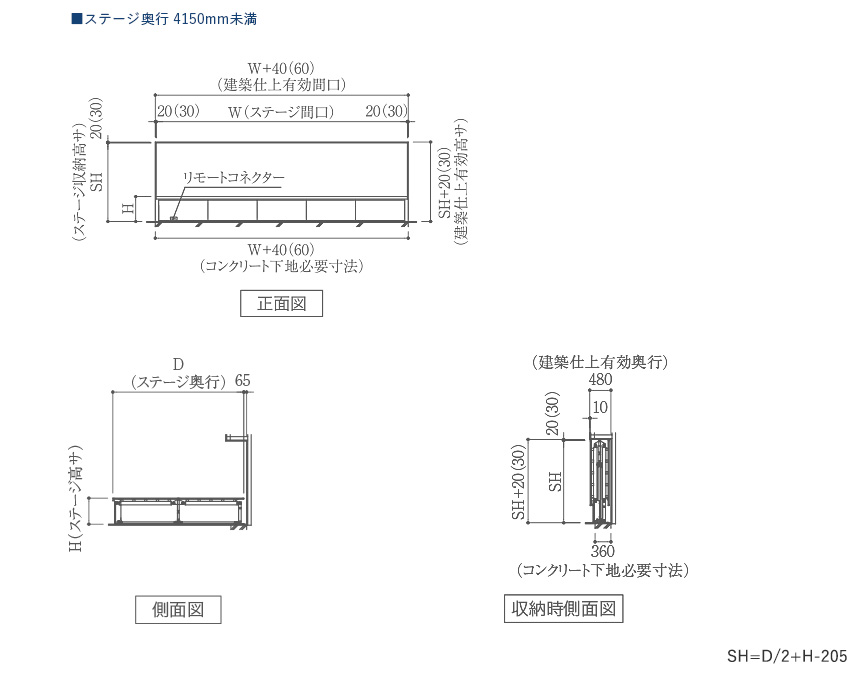

サイズ表

ステージサイズ
間口(W) 奥行(D) 高さ(H) 収納奥行
3600~35000 2400~17000 300~1200 奥行4150未満 … 480奥行4150以上 … 510

・上記サイズは規格サイズです。サイズ・台数は建築計画に合わせて自由設定できます。

・2連・3連タイプの大型ステージの対応も可能です。詳しくはお問い合わせください。

仕様
床材 t12ナラフローリング
ナラ集成材
幕板 ポリエステル化粧合板
走行ローラー ウレタンゴム
駆動 三相200V(単相200V、単相100Vも対応可能)

・框・幕板・床材の材質は周囲の意匠に合わせて対応できます。

・収納部にはコンクリート下地が必要です。
